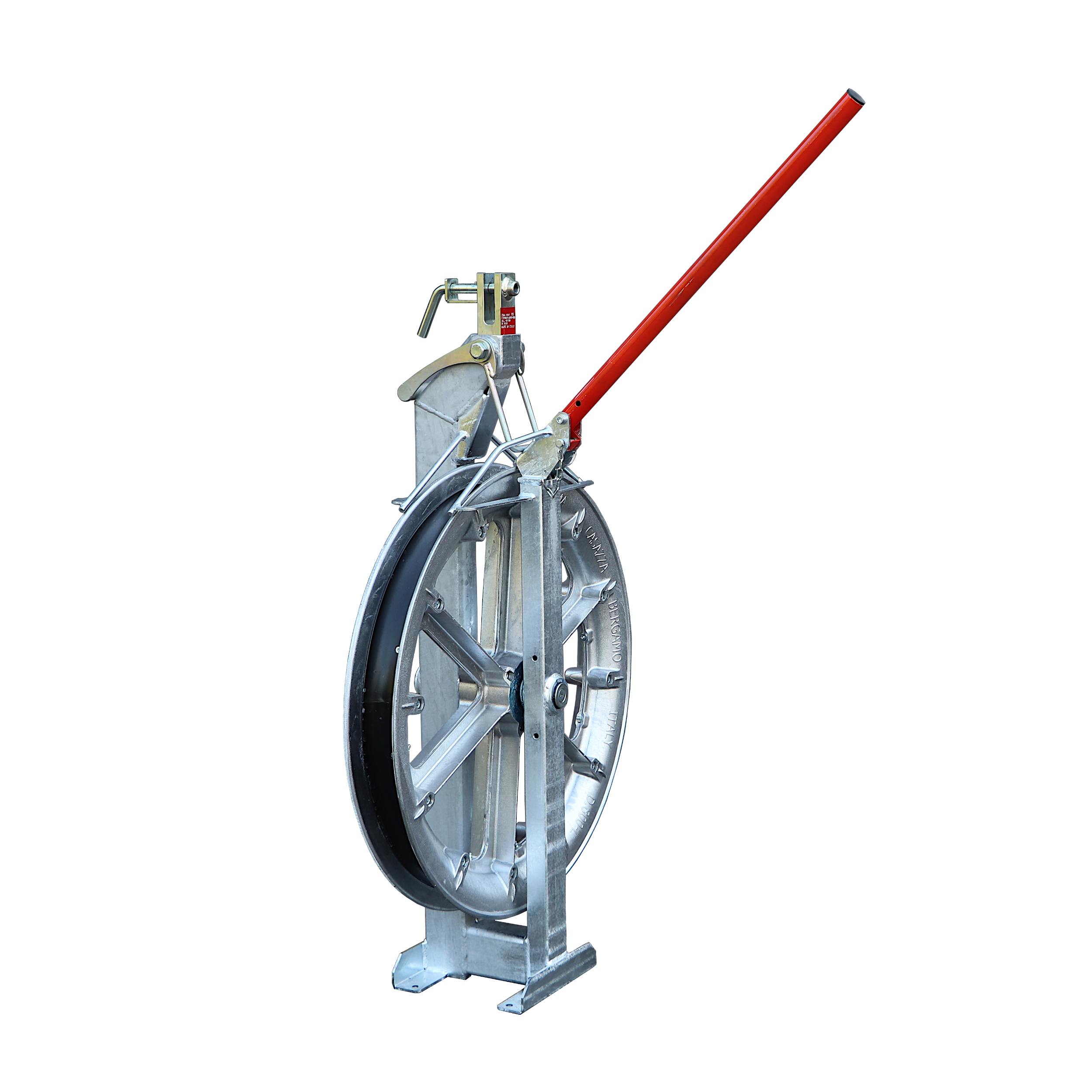

Realizzata per lo stendimento della fune pilota con l’ausilio dell’elicottero.
Ruote in fusione di alluminio montate su cuscinetti con settori di rivestimento in nylon facilmente intercambiabili per la protezione dei conduttori.
Telaio in acciaio zincato con gancio a forcella girevole.
Completo di staffa di ritenuta per fune pilota e asta guidafune.
Disponibile su richiesta:
– Sistema di messa a terra (Mod. 025/…/… MT) con cavo isolato in rame da 50mm² L=6m (altre lunghezze su richiesta) con morsetto per la connessione a terra;
– Settori in nylon intercambiabili di ricambio (Mod. NYR/…);
– Settori in alluminio intercambiabili di ricambio (Mod. ALR/…).
| 025/…E | pag 11 | TABELLA 1 | |||||||||

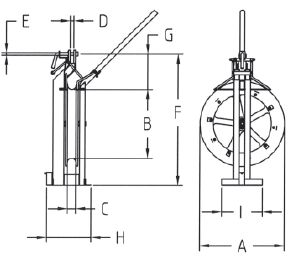

| MODELLO | Dimensioni (mm) | Carico di lavoro | Peso | ||||||||
| A | B | C | D | E | F | G | H | I | kN | kg | |
| 025/1 E | 300 | 230 | 41 | 20 | 16 | 560 | 215 | 200 | 200 | 26 | 12 |
| 025/2 E | 440 | 350 | 48 | 20 | 16 | 700 | 235 | 245 | 300 | 26 | 20 |
| 025/5 E | 620 | 500 | 68 | 25 | 20 | 1130 | 404 | 325 | 300 | 33 | 45 |
| 025/3 E | 755 | 650 | 68 | 25 | 20 | 1265 | 404 | 277 | 300 | 40 | 50 |
| 025/3L E | 775 | 650 | 95 | 25 | 20 | 1278 | 418 | 306 | 300 | 40 | 60 |
| 025/4 E | 890 | 800 | 68 | 25 | 20 | 1401 | 406 | 277 | 300 | 40 | 57 |
| 025/4L E | 910 | 800 | 95 | 25 | 20 | 1414 | 419 | 310 | 300 | 40 | 65 |
| 025/6L E | 1110 | 1000 | 95 | 25 | 20 | 1614 | 416 | 330 | 500 | 60 | 99 |
