Per stendimento conduttori in fascio binato e trinato

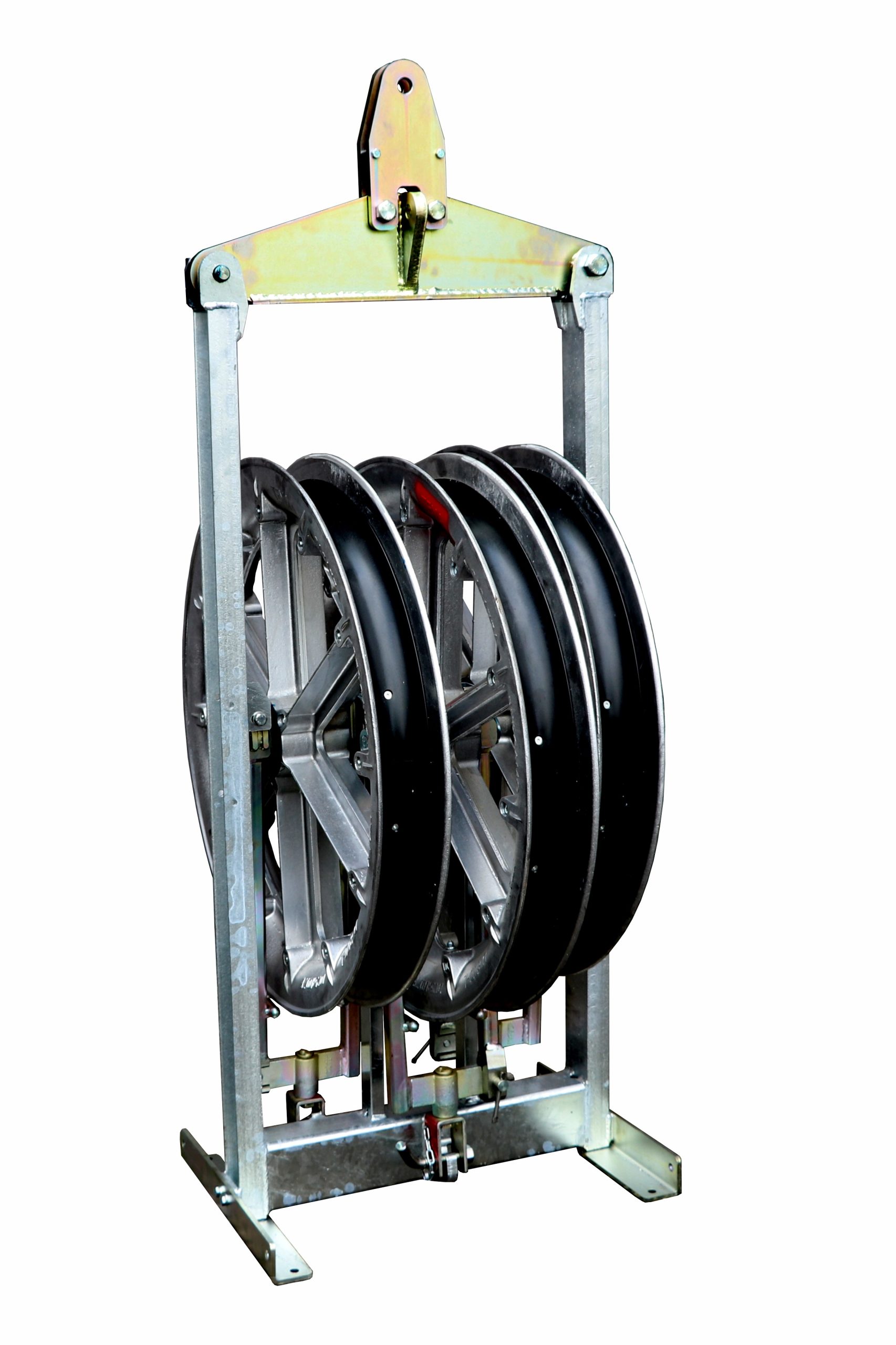

Ruote in fusione di alluminio montate su cuscinetti, rivestimento gola per proteggere il conduttore mediante settori di nylon (o alluminio a richiesta) facilmente intercambiabili

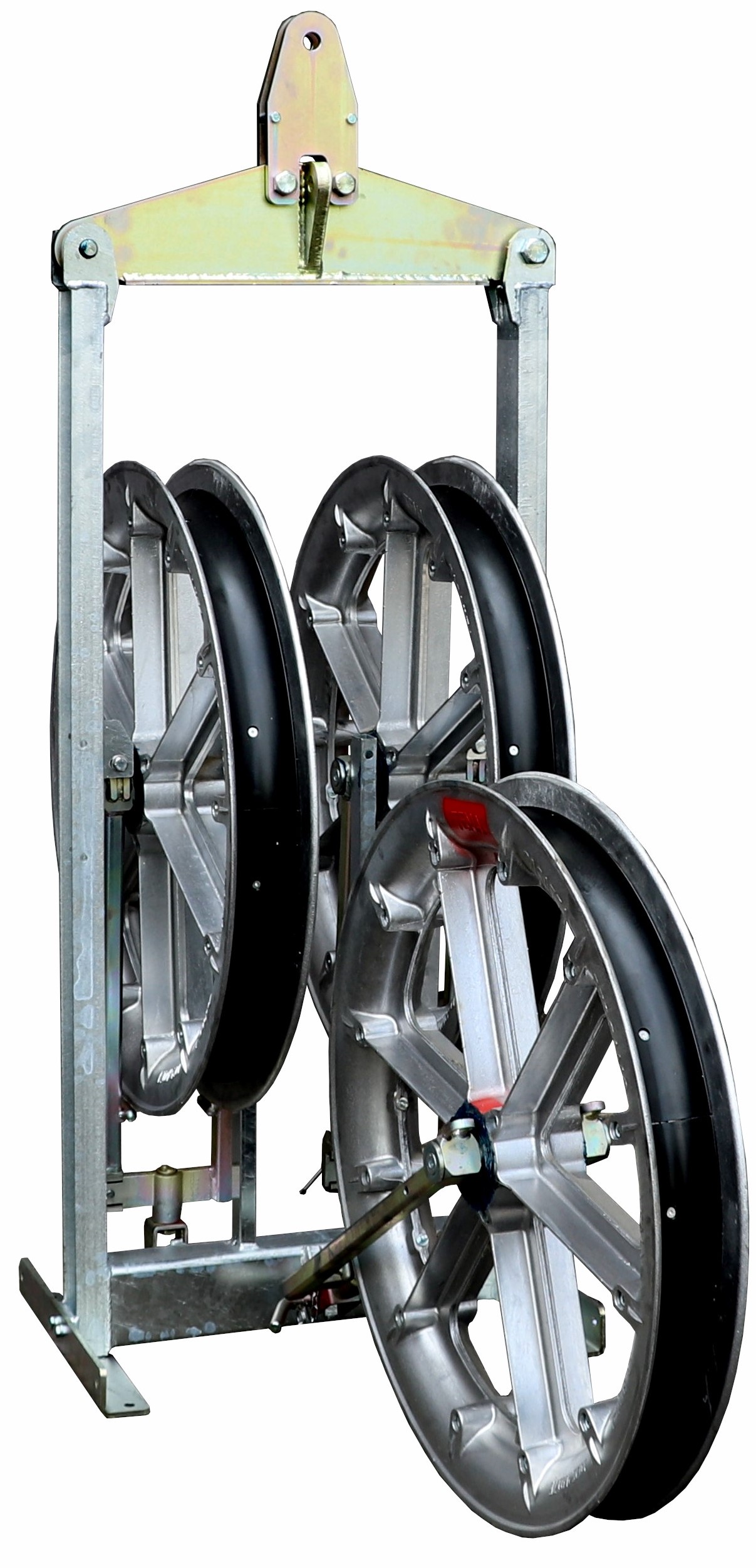

Telaio in acciaio zincato con punto di sospensione a forcella orientabile a step di 90°, realizzato per accogliere le ruote complete Mod. 025/….
Disponibile su richiesta:
-Sistema di messa a terra (Mod. 025/…/… MT) con cavo isolato in rame da 50mm² L=6m (altre lunghezze su richiesta) con morsetto per la connessione a terra;
– Settori in nylon intercambiabili di ricambio (Mod. NYR/…);
– Settori in alluminio intercambiabili di ricambio (Mod. ALR/…).
-Interassi differenti tra le ruote.
| 025/… SC | pag 9 | TABELLA 1 | ||||||||||

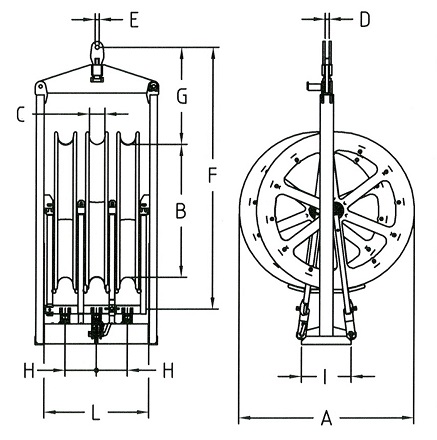

| MODELLO | Dimensioni (mm) | Carico di lavoro | Peso | |||||||||
| A | B | C | D | E | F | G | H | I | L | kN | kg | |
| 025/5/5 SC | 730 | 500 | 68 | 26 | 25 | 1522 | 671 | 145 | 300 | 626 | 40 | 120 |
| 025/3/1 SC | 867 | 650 | 68 | 26 | 25 | 1657 | 671 | 145 | 300 | 626 | 60 | 143 |
| 025/3/1L SC | 885 | 650 | 95 | 26 | 25 | 1657 | 645 | 175 | 300 | 716 | 60 | 160 |
| 025/4/3 SC | 1000 | 800 | 68 | 26 | 25 | 1764 | 643 | 145 | 500 | 636 | 60 | 150 |
| 025/4/3L SC | 1020 | 800 | 95 | 26 | 25 | 1822 | 643 | 175 | 500 | 720 | 60 | 202 |
| 025/6/3L SC | 1219 | 1000 | 95 | 26 | 25 | 2022 | 640 | 175 | 500 | 720 | 66 | 227 |
