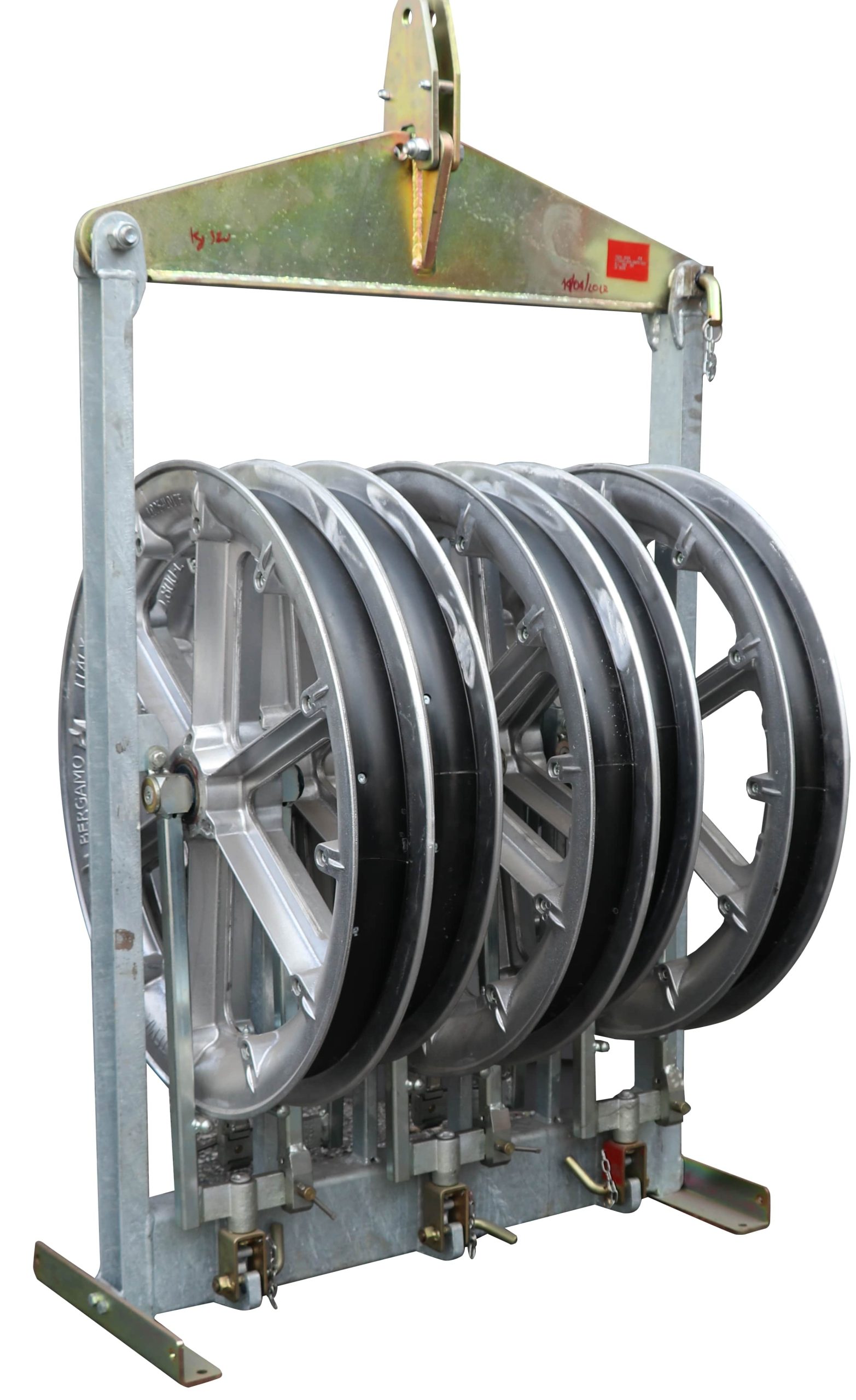

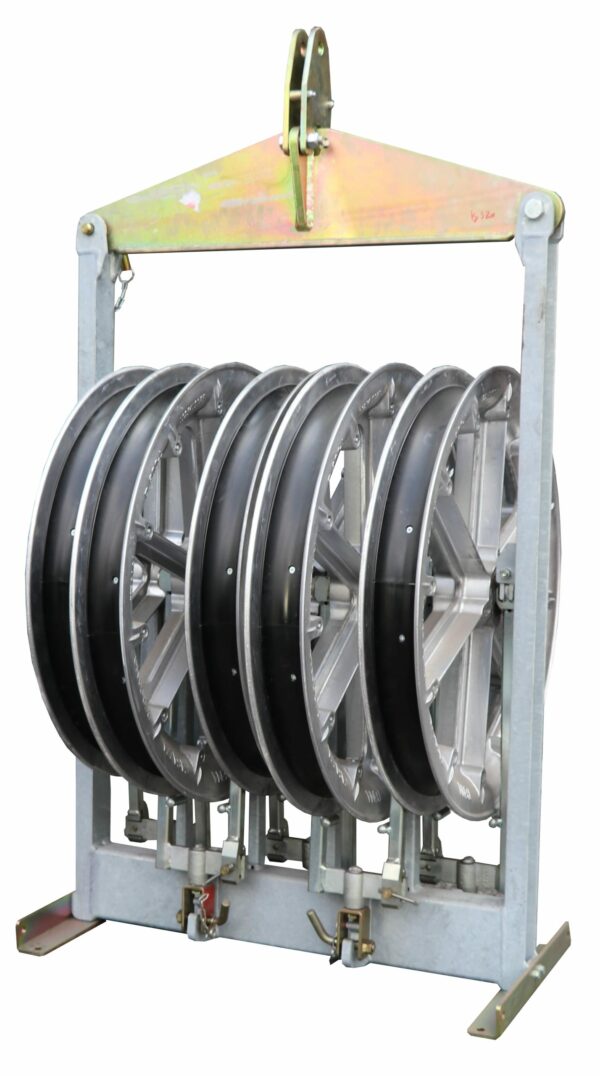

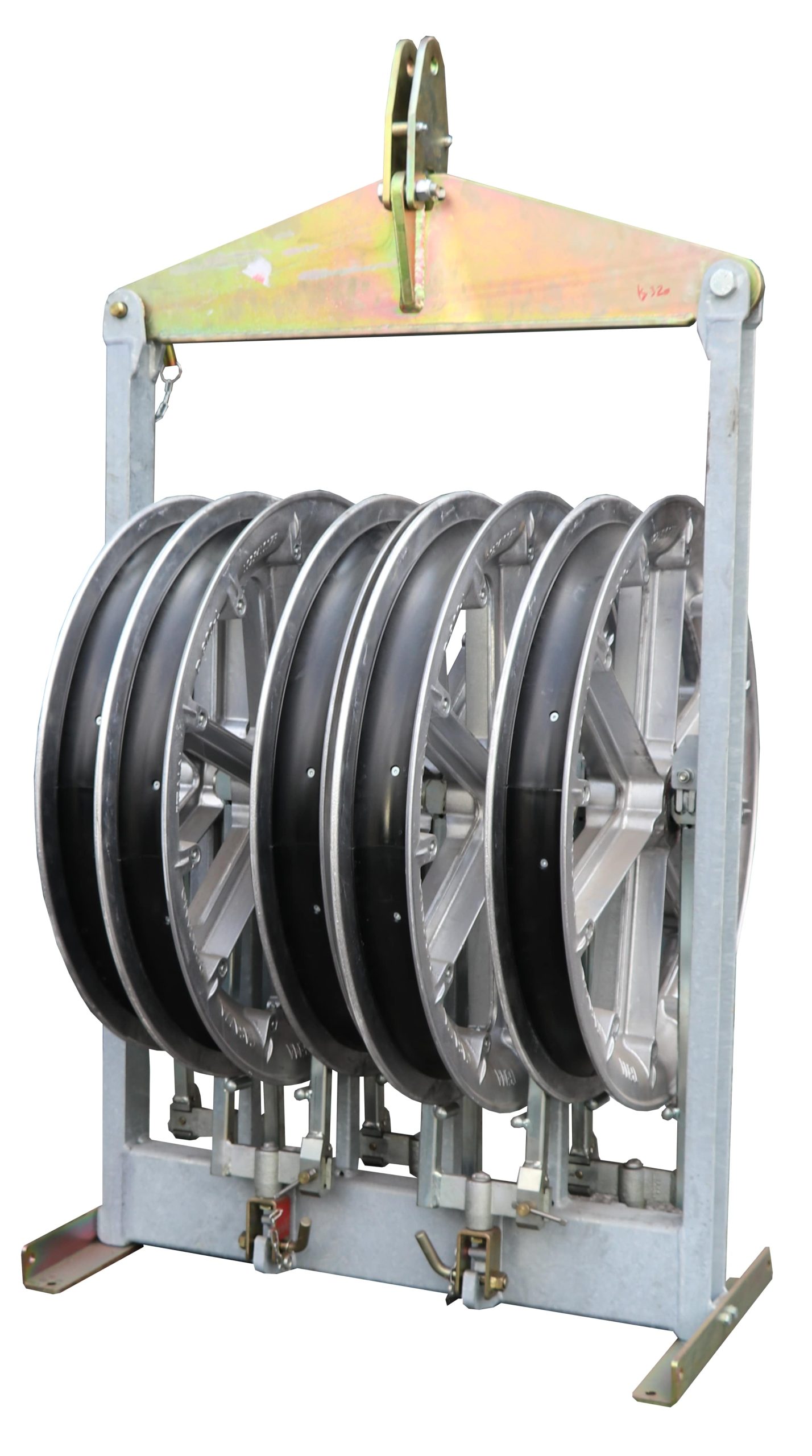

Per stendimento conduttori in fascio quadrinato.
Ruote in fusione di alluminio montate su cuscinetti con settori di rivestimento in nylon (o in alluminio) facilmente intercambiabili per la protezione dei conduttori.
Telaio in acciaio zincato con punto di sospensione a forcella orientabile a step di 90°, realizzato per accogliere le ruote complete Mod. 025/… .
Disponibile su richiesta:
-Sistema di messa a terra (Mod. 025/…/… MT) con cavo isolato in rame da 50mm² L=6m (altre lunghezze su richiesta) con morsetto per la connessione a terra;
– Settori in nylon intercambiabili di ricambio (Mod. NYR/…);
– Settori in alluminio intercambiabili di ricambio (Mod. ALR/…).
-Interassi differenti tra le ruote.

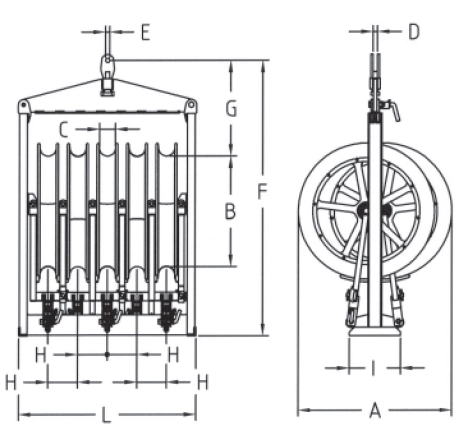

| MODELLO | Dimensioni (mm) | Carico di lavoro | Peso | |||||||||
| A | B | C | D | E | F | G | H | I | L | kN | kg | |
| 025/5/6 SC | 715 | 500 | 68 | 26 | 25 | 1527 | 676 | 145 | 300 | 933 | 40 | 175 |
| 025/3/2 SC | 867 | 650 | 68 | 26 | 25 | 1657 | 671 | 145 | 300 | 916 | 60 | 200 |
| 025/3/2L SC | 886 | 650 | 95 | 26 | 25 | 1657 | 645 | 175 | 300 | 1066 | 60 | 235 |
| 025/4/4 SC | 1000 | 800 | 68 | 26 | 25 | 1764 | 643 | 145 | 500 | 926 | 60 | 220 |
| 025/4/4L SC | 1020 | 800 | 95 | 26 | 25 | 1887 | 708 | 175 | 500 | 1070 | 60 | 300 |
| 025/6/4L SC | 1219 | 1000 | 95 | 26 | 25 | 2087 | 707 | 175 | 500 | 1070 | 66 | 325 |
